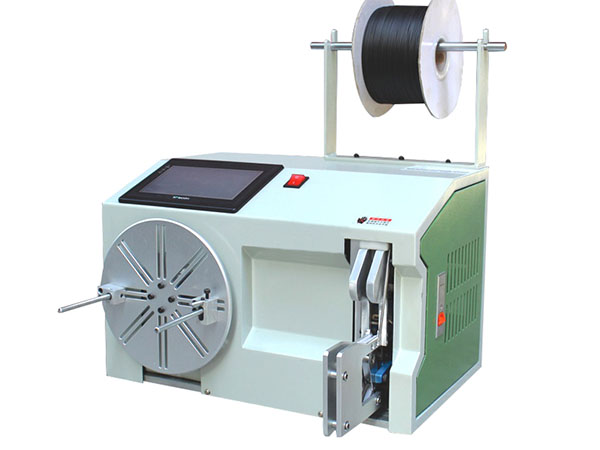

全自動打把機，數控打把機以及環形打把機的排線機構和跳檔機構都是機電控制回路的組成部分。這里先對打把機的排線機構進行說明。
　　原來線圈繞制時，排線、跳檔大部分是手工，這對操作者眼睛健康妨礙甚大，排線質量也得不到保證。而且，每次僅能排一只線圈，有些繞線設備雖采用齒輪、凸輪等機構，也能進行自動排線，但這種設備只能專用，當導線直徑改變，或排線距離改變時，都需作很多機械安裝方面的調整，而且不是連續的，有很大的局限性。根據以上情況，可以看出，對打把機的排線方面要求很多：首先要能夠進行自動排線，當多只線圈一起繞制時，也能同時進行自動排線，另外，要用通用性，對在一定范圍內各種直徑的導線，各種排線寬度，都能適用，而不需作復雜的調整。并要求調節是連續的。本打把機的排淺機構基本上能滿足上述各項性能要求。

　　排線機構的結構包括：底座1、蝸輪2、凸輪3、短滑鍵4、杠桿5、螺桿6、長滑鍵7、彈簧和排線架8等部分。在一塊長164毫米、寬135毫米、厚10毫米、用鑄鐵制成的底座1下方，固定著由蝸桿和蝸輪2組成的變速箱，該變速箱由直流永磁電動極來拖動。蝸輪的模數＝0。4；齒數=100， 用青銅制成。在底座1的上方、和蝸輪2在同一根軸上安裝著凸輪3，凸輪的最大直徑為30毫米，最小直徑為25毫米，厚8毫米，用耐磨性較好的球墨鑄鐵（QT50- 1。5）制成。凸輪的圓周表面和短滑鍵4的一端相接觸短滑鍵是一根高端力錐形的鍵塊，長58亳米，寬6亳米，厚度7亳米，錐度為60度，用鋼45制成，可以在底座1上的鍵槽內來回滑動。短滑鍵的另一端和扛桿5相接觸。杠桿5是一塊扁形的鐵桿，材料為鋼45，其尺寸為長160毫米，寬17毫米、厚7亳米。中間有一支點，在支點處安放上滾動軸承，用來提高其擺動的靈活性。杠桿的另一端和長滑鍵7相接觸，長滑鍵是一個一端為錐形而另一端是平的鍵抉，其尺寸是長100亳米，寬6亳米、厚7亳米，錐度60度。材料為鋼45。和短滑鍵一樣，也可以在底座1的另一個鍵槽內來回滑動。杠桿5的支點與螺桿6之間用螺紋相連接，轉動螺桿6后，可以使杠桿5的支點位置在短滑鍵4和長滑鍵_7之間移動。

　　長滑鍵7的另一端和排線架8之間用螺釘相連接。排線架8是選用打字機上的部件裝配而成。排線架和 底座之間用彈簧性元件代替（如橡皮筋等）。整個排線機構 安裝在打把機臺面下面。
　　打把機起動時，帶動排線機構中蝸輪2轉動的直流永磁電動機（又稱排線電機）也同時起動。
